系列简介及说明

JYB-KB-CW1000系列无线压力仪表请与NRM01系列无线接收模块配合使用,它是一款电池供电,具有无线通讯功能的高精度智能型压力仪表。
特点:
仪表具有128x64分辨率的大点阵液晶显示现场数据;
电池供电,无需现场布线方便使用;
超低功耗设计,能够满足设备在现场使用1年以上;
无线通讯功能,可实现远端数据实时监测;
金属外壳,全密封防爆设计,保证全天候无忧作业。

系列用途

本产品主要应用领域是针对野外或配套供电环境不便的场合,如输油,输汽,供暖等输送能源管道等地方进行压力监测,实现信号无线远传,配合无线通讯接收模块(NRM01)使用,上位机可直接使用组态实时监测采集数据。

使用说明

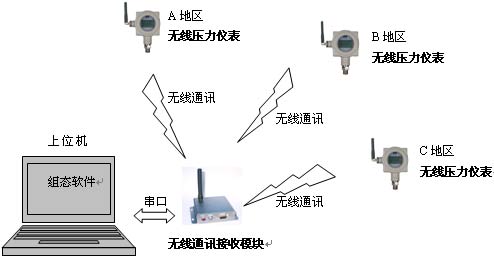

典型应用方案

1.电池电量欠电指示说明:
电池电压过低时,仪表液晶屏的右下角会显示欠电警告图标,建议尽快更换新电池。
2.工作模式说明:
根据不同用户的使用方式不同,仪表可以设置以下两种不同的工作模式,以满足现场应用且最大限度降低功耗,从而延长电池的使用寿命。
(1)持续工作模式,系统内部全部功能模块处于不间断连续工作状态,液晶实时显示压力值,无线通讯由按键开关,打开开关每三秒发送一次采集数据,关闭开关不发送;
(2)后台工作模式,系统自动进入睡眠模式,平时液晶没有显示,用磁钢可以唤醒系统,显示压力值,每三秒无线通讯发送一次采集数据,功耗会更低,适用无人值守场合。
操作说明
1.手操器菜单操作:
人机接口是由一个128×64 点阵分辨率的液晶和3个按键(手操器)组成的,仪表操作如下:

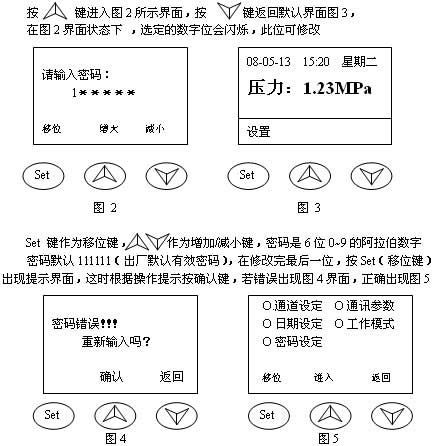

1)输入密码
在默认显示界面下按‘Set键显示图


3
2)设置通讯参数
仪表在使用前一定要进行通讯参数的设置,包括本地地址,远端地址和通讯频道。
本地地址:本仪表的地址,可设置值(0~27);远端地址:接收模块的地址,可设置值(0~255);通讯频道:通讯频点设置,可设置值(0~15),换算关系(428+0.5×N)MHz。

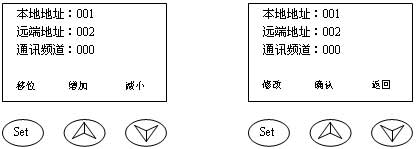

在图5界面下,选定的当前菜单会闪烁,在选定‘通讯参数时,按提示的‘进入键,操作同上,进入‘通讯参数设置

3)无线模块开关
仪表在持续工作模式时,在默认界面下,按中间键,即可打开或关闭无线模块。在无线模块打开时,每三秒发送一次数据,并且屏幕的下方会有一个无线通讯的图标如图,关闭则图标消失;仪表在后台工作模式时,无线模块无需控制开关,系统自动控制每3秒发送一次数据;

安装方式

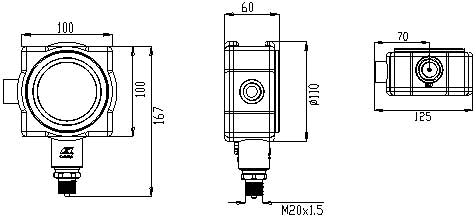

结构尺寸
