<p>带有集成A 类EMC 滤波器的IP 20/ UL 类型1 变频器</p><p>ATV 21 变频器设计时就保证了电磁兼容性以及减少谐波电流。<br />不同的设计版本使其能够通过提供具有如下优点的EMC A 类或B 类滤波器来减少安装成本：<br />结构更加紧凑；<br />简化了接线，从而降低了成本。</p><p>由于ATV 21 变频器提供了多种通信卡，因此可以很容易地集成到建筑管理系统中：<br />LONWORKS；<br />BACnet；<br />METASYSN2；<br />APOGEE FLN。</p>

ATV 21 变频器是用于功率范围在0.75 kW 与75 kW 的3 相异步电机的变频器。<br />本变频器针对供热、通风和空气调节(HVAC) 的先进应用而设计：<br />通风；<br />空气调节；<br />水泵。

<p>带有集成A 类EMC 滤波器的IP 20/ UL 类型1 变频器<br /><img height="372" alt="" width="642" src="/UserFiles/Image/Schneider+ATV21 IP54变频器(带有集成A 类EMC 滤波器)+使用说明1.jpg" /><br />(1) 这些值是对于这些值是以额定开关频率(ATV 21HD15M3X 和ATV 21HD15N4 以下，额定开关频率为12kHz ；对于ATV 21HD18M3X 至HD30M3X 以及ATV 21HD18N4 至HD75N4，额定开关频率为8 kHz) 连续运行时给出的。<br />对于所有额定值, 开关频率可在6...16 kHz 之间调节。<br />超过8 或12 kHz，由额定值决定，如果温升过高，变频器本身就会减小开关频率。 对于在额定开关频率之上的连续运行，变频器的额定电流就会降低。<br />(2) 所指示的电机功率和最大预期线路电流Isc 的典型值。</p><p>ATV 21 通过下列途径显著提高了建筑的管理：<br />节能效果明显；<br />通过减少阀门与流量控制闸简化了电路；<br />减少噪音污染；<br />为设备调节提供了灵活性与舒适度。</p><p>功能<br />ATV 21 变频器能够使应用立即运行，并允许通过“快速菜单”迅速改变设置。</p><p>专为水泵和通风应用设计的功能<br />ATV 21 变频器集成了应用所需的所有功能：<br />节能比，平方电压/ 频率比；<br />带有速度检测的旋转载荷自动获取；<br />按照速度自适应电流限幅；<br />通过调整开关频率( 在运行期间可最高设置为16 kHz) 来抑制噪声和共振；<br />预置速度；<br />集成的PID 调节器，带有预置PID 给定值与自动/ 手动( “Auto/Man.” ) 模式；<br />电流表与运行计时表；<br />使用LOC/REM 键切换命令通道( 给定与命令)；<br />休眠/ 唤醒功能；<br />自适应斜坡；<br />斜坡切换；<br />基准标定与限制；<br />2 个电机参数切换。</p><p>保护功能<br />ATV 21 变频器集成了应用所需的所有保护功能：<br />电机与变频器热保护， PTC 热探头管理；<br />在连续运行时对过载和过电流进行保护；<br />通过跳变频率功能对机器进行机械保护；<br />通过欠载、过载检测来对装置进行保护；<br />通过多故障管理和可配置报警来进行保护。</p><p>安全功能<br />通过故障禁止、运行方向和可配置参数的强制运行功能来保证装置的安全性。</p><p>灵活性与用户友好性<br />ATV 21 变频器有一个集成的“7 段”显示终端，此终端用于识别和确定有效命令通道(运行命令和速度给定)。</p><p>此终端也能够：<br />直接访问最近修改的五个参数；<br />在菜单中返回不同类别的出厂设置参数；<br />备份自定义配置。</p><p>ATV 21 变频器通过“快速菜单”提供了一种快速设置功能，包括设备所需的10 个关键参数( 加速、减速、电机参数等)。</p><p>ATV 21 系列变频器通过使用下列类型电源，将整个系列的电机功率额定值扩展为<br />0.75 kW 至30kW：<br />3 相200...240 V， 0.75 kW 至30 kW， UL 类型1/IP 20， (ATV 21H***M3X)<br />3 相380...480 V， 0.75 kW 至75 kW， UL 类型1/IP 20， (ATV 21H***N4)<br />3 相380...480 V， 0.75 kW 至75 kW， IP 54， (ATV 21W***N4C)<br />ATV 21 变频器集成了Modbus 协议，并作为标准，同时具有多种功能。加上提供的通信卡(LONWORKS、METASYS N2、APOGEE FLN 与BACnet)，使ATV 21 成为建筑市场(HVAC) 理想的变频器。<br />整个系列符合国际标准IEC/EN 61800-5-1， IEC/EN 61800-2， IEC/EN 61800-3，已经通过UL、 CSA、DNV、C-Tick、NOM 117 以及GOST 认证，并且满足环境保护(RoHS、WEEE 等) 以及欧洲控制发放CE标记的规范要求。</p><p>电磁兼容性EMC<br />ATV 21***N4 变频器中安装了EMC 滤波器，符合EMC 要求的条件，使得机器的安装得到简化，并提供了确保机器满足 e 标记需求的非常经济的方法。<br />ATV 21W***N4C 变频器集成了B 类EMC 滤波器，使其能够满足EN 55011(B 类1组) 与IEC/EN 61800-3 (C1 类) 标准的要求。<br />ATV 21H***M3X 变频器设计时不带EMC 滤波器。滤波器可作为选件使用由用户自行安装，以降低辐射等级。<br />使用专利的低谐波的技术， ATV 21 变频器直接起动就可以将谐波电流限制在35％以内且没有干扰，因此没有必要添加任何选件抑止谐波电流(THDI)。<br />此THDI 值远远小于IEC61800-3-12 草案标准规定的48%。ATV 21 变频器就不需要添加线路电抗器或直流电抗器，从而降低了成本。</p>

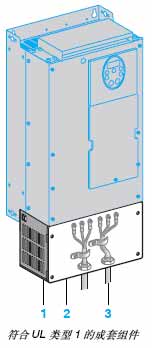

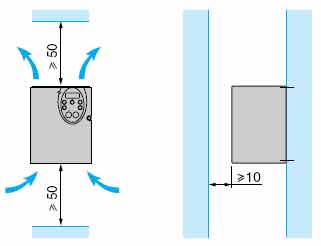

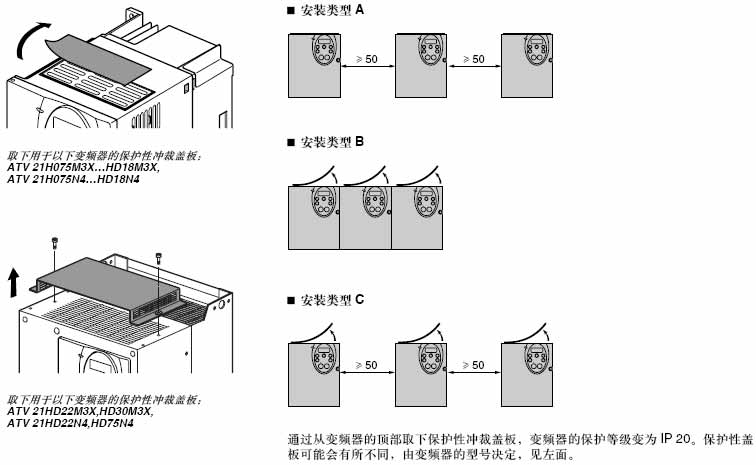

<p>ATV 21 变频器是一结构紧凑的UL 1 型/IP 20 或IP 54 产品，能够满足电磁兼容性要求以及减小谐波电流。<br />通过优化机柜尺寸(落地式机柜、壁挂式机柜等)，此系列21 变频器减少了安装成本。</p><p>ATV 21 变频器被设计用于在机柜中工作，周围温度要求如下的：<br />- 40℃，不会降容<br />最高至50℃，有降容<br />变频器也可并排安装<br />根据变频器的使用条件，其安装需要一定的预防措施并需使用合适的附件。<br />设备垂直安装：<br />不能将其放在发热元件附近。<br />应留有足够的自由空间，以保证冷却所需的空气可以从设备底部向顶部流通。<br />ATV21H *** M3X, ATV21H *** N4<br /><img height="246" alt="" width="321" src="/UserFiles/Image/Schneider+ATV21 IP54变频器(带有集成A 类EMC 滤波器)+安装方式1(1).jpg" /><br /><img height="465" alt="" width="756" src="/UserFiles/Image/Schneider+ATV21 IP54变频器(带有集成A 类EMC 滤波器)+安装方式2(1).jpg" /></p><p>ATV 21 变频器可通过使用 VW3 A31 8** 与 VW3 A9 *** 成套组件，按照UL 第1类要求将变频器安装在墙壁上。<br /><img height="348" alt="" width="152" src="/UserFiles/Image/Schneider+ATV21 IP54变频器(带有集成A 类EMC 滤波器)+安装方式3(1).jpg" />成套组件包括：<br />所有的机械零件1，包括一块用于连接管子3 的预先开口的板2；<br />一些紧固件；<br />一本手册。</p>
