西门子 SIEMENS 6AV6 643-0CD01-1AX1型多功能面板
设备：MP 277 显示：TFT 液晶显示，(LCD) 64 K 色尺寸(英寸)：10.4 英寸分辨率(宽×高,象素)：640×480 平均无故障时间 ( MTBF at 25ºC )：50，000 小时供电电源：24 V DC 电压允许范围：20.4 V－28.8 V DC 认证(可选)：FM Class 1 Div 2，cULus，CE，UL，C-Tick，Ex-Zone 2/22，NEMA 4x 防护等级：IP 65(前面)IP 20(背面) 操作温度：0－50ºC 储存 / 运输温度：-20ºC－60ºC 最大相对湿度：90% 时钟：硬件时钟前面板尺寸 W×H (mm)：325×263 开孔尺寸 W×H (mm)：310⁺¹×248⁺¹ 操作方式：触摸屏功能键(可编程)/ 系统按键：－外接键盘 / 鼠标 / 打印机：USB / USB / USB 用户内存 / 可选内存 / 配方内存：6 MB / 1024 KB / 64 KB 报警缓冲：有

产品型号：: 6AV6 643-0CD01-1AX1型多功能面板

此产品已停产，推荐您替代型号：

6AV2124-0MC01-0AX0型精智面板

价格：

货期：: 停产查询配送方式

运费：: 标准快递方式：快递标准费用
货到付款方式：快递标准费用+服务费查看运费规则

设备：MP 277
显示：TFT 液晶显示，(LCD) 64 K 色
尺寸(英寸)：10.4 英寸
分辨率(宽×高,象素)：640×480
平均无故障时间 ( MTBF at 25ºC )：50，000 小时
供电电源：24 V DC
电压允许范围：20.4 V－28.8 V DC
认证(可选)：FM Class 1 Div 2，cULus，CE，UL，C-Tick，Ex-Zone 2/22，NEMA 4x
防护等级：IP 65(前面)IP 20(背面)
操作温度：0－50ºC
储存 / 运输温度：-20ºC－60ºC
最大相对湿度：90%
时钟：硬件时钟
前面板尺寸 W×H (mm)：325×263
开孔尺寸 W×H (mm)：310⁺¹×248⁺¹
操作方式：触摸屏
功能键(可编程)/ 系统按键：－
外接键盘 / 鼠标 / 打印机：USB / USB / USB
用户内存 / 可选内存 / 配方内存：6 MB / 1024 KB / 64 KB
报警缓冲：有

更多属性

同系列更多商品

同系列全部商品

型号	主要参数	价格	货期
6AV6 643-0AA01-1AX0型面板	设备：TP 277;显示：TFT 液晶显示，(LCD) 256 色;尺寸(英寸)：5.7 英寸;分辨率(宽×高,象素)：320×240;平均无故障时间 ( MTBF at 25ºC )：50，000 小时;供电电源：24 V DC;电压允许范围：20.4 V－28.8 V DC;认证(可选)：CE，UL，NEMA 4x;防护等级：IP 65(前面)IP 20(背面);操作温度：0－50ºC;储存 / 运输温度：-20ºC－60ºC;最大相对湿度：90%;时钟：软件同步时钟;前面板尺寸 W×H (mm)：212×156;开孔尺寸 W×H (mm)：197⁺¹×141⁺¹;操作方式：触摸屏;功能键(可编程)/ 系统按键：－ / －;外接键盘 / 鼠标 / 打印机：USB / USB / USB;用户内存 / 可选内存 / 配方内存：4 MB / － / 64 KB;报警缓冲：有;	价格波动	停产
6AV6 643-0DB01-1AX1型多功能面板	设备：MP 277;显示：TFT 液晶显示，(LCD) 64 K 色;尺寸(英寸)：7.5 英寸;分辨率(宽×高,象素)：640×480;平均无故障时间 ( MTBF at 25ºC )：50，000 小时;供电电源：24 V DC;电压允许范围：20.4 V－28.8 V DC;认证(可选)：FM Class 1 Div 2，cULus，CE，UL，C-Tick，Ex-Zone 2/22，NEMA 4x;防护等级：IP 65(前面)IP 20(背面);操作温度：0－50ºC;储存 / 运输温度：-20ºC－60ºC;最大相对湿度：90%;时钟：硬件时钟;前面板尺寸 W×H (mm)：352×221;开孔尺寸 W×H (mm)：338⁺¹×206⁺¹;操作方式：薄膜键盘;功能键(可编程)/ 系统按键：26 / 36;外接键盘 / 鼠标 / 打印机：USB / USB / USB;用户内存 / 可选内存 / 配方内存：6 MB / 1024 KB / 64 KB;报警缓冲：有;	价格波动	停产
6AV6 643-0DD01-1AX1型多功能面板	设备：MP 277;显示：TFT 液晶显示，(LCD) 64 K 色;尺寸(英寸)：10.4 英寸;分辨率(宽×高,象素)：640×480;平均无故障时间 ( MTBF at 25ºC )：50，000 小时;供电电源：24 V DC;电压允许范围：20.4 V－28.8 V DC;认证(可选)：FM Class 1 Div 2，cULus，CE，UL，C-Tick，Ex-Zone 2/22，NEMA 4x;防护等级：IP 65(前面)IP 20(背面);操作温度：0－50ºC;储存 / 运输温度：-20ºC－60ºC;最大相对湿度：90%;时钟：硬件时钟;前面板尺寸 W×H (mm)：483×310;开孔尺寸 W×H (mm)：434⁺¹×291⁺¹;操作方式：薄膜键盘;功能键(可编程)/ 系统按键：36 / 36;外接键盘 / 鼠标 / 打印机：USB / USB / USB;用户内存 / 可选内存 / 配方内存：6 MB / 1024 KB / 64 KB;报警缓冲：有;	价格波动	停产
6AV6 643-0CB01-1AX1型多功能面板	设备：MP 277;显示：TFT 液晶显示，(LCD) 64 K 色;尺寸(英寸)：7.5 英寸;分辨率(宽×高,象素)：640×480;平均无故障时间 ( MTBF at 25ºC )：50，000 小时;供电电源：24 V DC;电压允许范围：20.4 V－28.8 V DC;认证(可选)：FM Class 1 Div2，cULus，CE，UL，C-Tick，NEMA 4x;防护等级：IP 65(前面)IP 20(背面);操作温度：0－50ºC;储存 / 运输温度：-20ºC－60ºC;最大相对湿度：90%;时钟：硬件时钟;前面板尺寸 W×H (mm)：240×180;开孔尺寸 W×H (mm)：226⁺¹×166⁺¹;操作方式：触摸屏;功能键(可编程)/ 系统按键：－;外接键盘 / 鼠标 / 打印机：USB / USB / USB;用户内存 / 可选内存 / 配方内存：6 MB / 1024 KB / 64 KB;报警缓冲：有;	价格波动	停产
6AV6 643-0BA01-1AX0型面板	设备：OP 277;显示：TFT 液晶显示，(LCD) 256 色;尺寸(英寸)：5.7 英寸;分辨率(宽×高,象素)：320×240;平均无故障时间 ( MTBF at 25ºC )：50，000 小时;供电电源：24 V DC;电压允许范围：20.4 V－28.8 V DC;认证(可选)：CE，UL;防护等级：IP 65(前面)IP 20(背面);操作温度：0－50ºC;储存 / 运输温度：-20ºC－60ºC;最大相对湿度：90%;时钟：软件同步时钟;前面板尺寸 W×H (mm)：308×204;开孔尺寸 W×H (mm)：281⁺¹×177⁺¹;操作方式：薄膜键盘;功能键(可编程)/ 系统按键：24 / 36;外接键盘 / 鼠标 / 打印机：USB / USB / USB;用户内存 / 可选内存 / 配方内存：4 MB / － / 64 KB;报警缓冲：有;	价格波动	停产
6AV6 643-8AD10-0AA1型面板		价格波动	8周
6AV6 643-8AD10-0AA0型面板		价格波动	8周

商品详情
规格参数
购买咨询
商品评价

型号：6AV6 643-0CD01-1AX1型多功能面板

参数：设备：MP 277 显示：TFT 液晶显示，(LCD) 64 K 色尺寸(英寸)：10.4 英寸分辨率(宽×高,象素)：640×480 平均无故障时间 ( MTBF at 25ºC )：50，000 小时供电电源：24 V DC 电压允许范围：20.4 V－28.8 V DC 认证(可选)：FM Class 1 Div 2，cULus，CE，UL，C-Tick，Ex-Zone 2/22，NEMA 4x 防护等级：IP 65(前面)IP 20(背面) 操作温度：0－50ºC 储存 / 运输温度：-20ºC－60ºC 最大相对湿度：90% 时钟：硬件时钟前面板尺寸 W×H (mm)：325×263 开孔尺寸 W×H (mm)：310⁺¹×248⁺¹ 操作方式：触摸屏功能键(可编程)/ 系统按键：－外接键盘 / 鼠标 / 打印机：USB / USB / USB 用户内存 / 可选内存 / 配方内存：6 MB / 1024 KB / 64 KB 报警缓冲：有

品牌：西门子

型号描述

系列简介及说明

SIMATIC MP 277多功能面板特点： 设计坚固； 使用 Internet Explorer 可从 HMI 应用中访问 HTML 文档； 高存储容量；此外，还可通过卡插槽扩展存储器，例如用于归档或配方、备份/恢复等； 板载 MPI、PROFIBUS、PROFINET/以太网和 USB 接口； 64 K 色高清晰 TFT 显示屏； 通过下列选件进行模块化扩展： 1)SIMATIC WinAC MP 软件 PLC； 2)用于与制造商无关通讯的 OPC 服务器； 3)Sm@rtService 通过 intranet/Internet 进行远程维护和服务； 4)Sm@rtAccess 用于客户端/服务器功能的初级应用； 5)ProAgent 过程诊断信息的可视化； 6)审计用于可跟踪性和简单验证。

使用说明

<img height="462" alt="!!!!!!!SIEMENS+277系列面板(6AV6 643)+使用说明1" width="710" src="/UserFiles/Image/SIEMENS+277系列面板(6AV6 643)+使用说明1.jpg" /> <img height="487" alt="!!!!!!!SIEMENS+277系列面板(6AV6 643)+使用说明2" width="711" src="/UserFiles/Image/SIEMENS+277系列面板(6AV6 643)+使用说明2.jpg" /> 1)设备类型 PN 2)设备类型 DP 3)PN/DP 类型 4)带适配器的 RS232 5)仅通过 PROFIBUS DP 6)集成闪存，可扩展 7)使用 WinCC ﬂ exible 2008 及更高版本进行组态

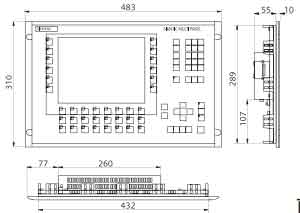

安装方式

6AV6 643-0AA01-1AX0 <img height="205" alt="!!!!!!!SIEMENS+277系列面板(6AV6 643)+安装方式1" width="282" src="/UserFiles/Image/SIEMENS+277系列面板(6AV6 643)+安装方式1.jpg" /> 6AV6 643-0BA01-1AX0 <img height="226" alt="!!!!!!!SIEMENS+277系列面板(6AV6 643)+安装方式2" width="314" src="/UserFiles/Image/SIEMENS+277系列面板(6AV6 643)+安装方式2.jpg" /> 6AV6 643-0CB01-1AX1 <img height="223" alt="!!!!!!!SIEMENS+277系列面板(6AV6 643)+安装方式3" width="299" src="/UserFiles/Image/SIEMENS+277系列面板(6AV6 643)+安装方式3.jpg" /> 6AV6 643-0CD01-1AX1 <img height="236" alt="!!!!!!!SIEMENS+277系列面板(6AV6 643)+安装方式4" width="300" src="/UserFiles/Image/SIEMENS+277系列面板(6AV6 643)+安装方式4.jpg" /> 6AV6 643-0DB01-1AX1 <img height="207" alt="!!!!!!!SIEMENS+277系列面板(6AV6 643)+安装方式5" width="294" src="/UserFiles/Image/SIEMENS+277系列面板(6AV6 643)+安装方式5.jpg" /> 6AV6 643-0DD01-1AX1 <img height="213" alt="!!!!!!!SIEMENS+277系列面板(6AV6 643)+安装方式6" width="300" src="/UserFiles/Image/SIEMENS+277系列面板(6AV6 643)+安装方式6.jpg" />

购买咨询

159668030372017-03-27: 咨询内容：
你好，6AV6 643-0CD01-1AX1 、6EP1 333 2AA01 有货吗？含税价多少？; 客服回复：
您好，那你需要的6AV6 643-0CD01-1AX1已经停产，暂无替代型号。6EP1333-2AA01 含税价格787目前现货。感谢您对中华自动化的支持和信任！

159668030372017-03-27: 咨询内容：
你好，6AV6 643-0CD01-1AX1 有货吗？含税价多少; 客服回复：
您好，您需要的型号已经停产，替代型号为6AV2124-0MC01-0AX0,含税单价9852 目前现货。感谢您对中华自动化的支持和信任！

134885102132016-12-06: 咨询内容：
6AV6643--0CD01--1AX1有货吗; 客服回复：
您好，此型号已停产，替代型号为6AV2124-0MC01-0AX0。此次报价为6AV2124-0MC01-0AX0的价格。9756 货期3-4周。感谢您对中华自动化的支持和信任！

182684628682016-04-13: 咨询内容：
MP270 面板 STN 6AV6 542_0AC15_2AX0 这型号也请报价，谢谢; 客服回复：
尊敬的客户，您好！

6AV6 542-0AC15-2AX0这个型号的屏已经停产了，现无法报价。建议您选用6AV6 648-0BE11-3AX0型Smart 1000宽屏面板，显示尺寸：10.2 英寸宽屏，单价为2184.00元/台。
感谢您对中华自动化商城的关注与支持，祝您购物愉快！

182684628682016-04-13: 咨询内容：
西门子MP277-10Keys 键控屏10.4寸TFT,6M存储 6AV6 643-0DD01-1AX1 价格大概多少？货期多久？谢谢; 客服回复：

尊敬的客户，您好! 6AV6 643-0DD01-1AX1已停产了，建议您选用它的代替型号：6AV2124-1MC01-0AX0精智面板，会员价是10163.00元/台，货期三天。感谢您对中华自动化商城的关注与支持，祝您购物愉快！

qianbin06032015-07-09: 咨询内容：
西门子触摸屏6AV6 643-0CD01-1AX1有现货吗，含税价格多少！; 客服回复：
尊敬的客户您好，6AV6 643-0CD01-1AX1 14500/台，货期3天。感谢您对中华自动化商城的支持，祝您购物愉快！

浮生若梦2015-06-04: 咨询内容：
您好，请问6AV6 643-0DB01-1AX1 SD卡的作用是什么？没有这个卡系统能运行吗？这个卡槽是要插SD卡还是插MultiMediaCard？; 客服回复：
尊敬的客户：您好！
SD卡一般用于保存历史数据记录，做趋势图。除了进行数据记录，也可以对屏的程序进行备份、还原。
没有SD卡系统也是可以运行的，只是就不具备上述功能了
卡槽插SD卡或MMC卡这两种卡都是一样的。用哪种都可以，况且不需要是西门子的MMC卡或SD卡。
如果您想单纯的存储配方的话，建议买个容量小点的卡就可以了比如说几十兆完全够用。
如果您想要备份HMI的程序，存储配方，记录运行趋势的话建议买个大点的卡，比如说2G的，建议买个稍微大一点的卡，备份一下程序，以防不备
市面上这款屏已经停产，建议您选用升级产品，6AV2124-1JC01-0AX0 （KP900）,价格9484，货期3天
感谢您对中华自动化的关注与支持！祝您购物愉快！
