<p>Modicon M340离散量I/O模块是标准的单槽模块，配备下列连接口之一：<br /> 一个用于连接20针螺钉或弹簧式可拆卸端子块的连接口；<br /> 一个或两个用于连接预制电缆的40针连接口。</p> <p>多种类型的输入输出模块可供选择：<br /> 功能，交流或直流I/O，正或负逻辑；<br /> 模块点数，每模块8, 16, 32或64通道。</p> <p>输入模块接收来自传感器的信号，并执行下列功能：<br /> 获取；<br /> 适配；<br /> 电气隔离；<br /> 滤波；<br /> 抗干扰信号。</p> <p>输出模块接收处理器发出的指令，通过退耦及放大电路实现对预执行器的控制。</p>

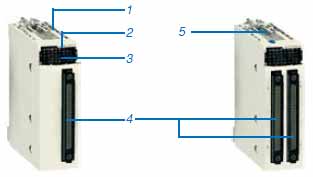

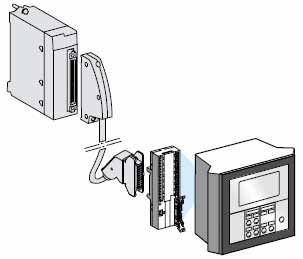

<p>直流输入模块的特性<br /> <img height="583" alt="" width="779" src="/UserFiles/Image/Schneider+Modicon M340离散量输入模块(直流)+使用说明1.jpg" /><br /> (1)这种功能特性允许多个输入一起并连到相同或不同的模块中，实现输入冗余。</p> <p>BMX D*I/D*O/DRA 离散量I/O模块为标准单槽模块。模块的外壳使其达到IP20防护等级，使用螺钉将模块固定在机架上。</p> <p>通过20针可拆卸端子块连接的I/O模块<br /> <img height="183" alt="" width="184" src="/UserFiles/Image/Schneider+Modicon M340离散量输入模块(直流)+使用说明2.jpg" />1 保护和支撑电路板的刚性外壳<br /> 2 模块型号标记 (模块右边也有一个标签)<br /> 3 通道状态显示单元<br /> 4 连接口，安装用于连接传感器或预执行器的20针可拆卸端子块</p> <p>通过40针连接器连接的I/O模块<br /> <img height="177" alt="" width="313" src="/UserFiles/Image/Schneider+Modicon M340离散量输入模块(直流)+使用说明3.jpg" /><br /> 32-和64-通道模块，可用40针FCN连接器连接<br /> 1 保护和支撑电路板的刚性外壳<br /> 2 模块型号标记 (模块右边也有一个标签)<br /> 3 通道状态显示单元<br /> 4 一个或两个40针连接口(32通道或64通道)，用于连接40针FCN连接器<br /> 5 通道状态显示切换按钮，连续按压可以显示通道0...31或32...63的3状态</p> <p>使用可拆卸端子块连接模块<br /> 有三种类型的20针可拆卸端子块：<br /> 螺钉端子块；<br /> 压线端子块；<br /> 弹簧端子块。</p> <p>每个可拆卸端子块都可以装配：<br /> 裸线；<br /> 配有DZ5-CE电缆端子的电线；<br /> 有一种可拆卸端子块BMX FTW**1配有电缆，电缆的另一端为带颜色编码的飞线 (3, 5或10m长)。<br /> <img height="227" alt="" width="174" src="/UserFiles/Image/Schneider+Modicon M340离散量输入模块(直流)+使用说明4.jpg" /><br /> 预制电缆端子块，一端为可拆卸端子块，另一端为飞线</p> <p>压线端子块<br /> 每个连接点线芯的横截面积为：<br /> 最小：0.34mm2 (美制线规AWG 22);<br /> 最大：1.5mm2 (美制线规AWG 14);<br /> BMX FTB 2000压线端子块配有安装螺钉(最大紧固扭矩0.5N.m)。</p> <p>螺钉端子块<br /> 每个连接点线芯的横截面积为：<br /> 最小：一根或两根0.34mm2 (美制线规AWG22);<br /> 最大：两根1.5mm2 (美制线规AWG14);<br /> BMX FTB 2010 螺钉端子块配有安装螺钉(最大紧固扭矩0.5N.m)。<br /> <img height="206" alt="" width="159" src="/UserFiles/Image/Schneider+Modicon M340离散量输入模块(直流)+使用说明5.jpg" /><br /> 预制电缆，一端为40针FCN连接器，另一端为两组飞线</p> <p>使用40针FCN连接器连接模块<br /> 一端为40针FCN连接器，另一端为飞线的预制电缆<br /> 可以用预制电缆很方便地将I/O模块的连接口1和传感器、预执行器或端子连接起来。<br /> 这些预制电缆由下列部件组成：<br /> 一端为40针连接器 2，有两种形式：<br /> 单电缆束 3，20芯，横截面积0.34 mm2 (美制线规AWG 22) (BMX FCW **1)；<br /> 双电缆束 4，每束20芯，横截面积0.34 mm2 (美制线规AWG 22) (BMX FCW**3)；<br /> 另一端 5 为，带颜色编码的飞线，符合DIN 47100标准。<br /> <img height="186" alt="" width="233" src="/UserFiles/Image/Schneider+Modicon M340离散量输入模块(直流)+使用说明6.jpg" /><br /> 预制电缆用40针FCN连接器和HE 10连接器，连接模块和Advantys Telefast ABE 7系统</p> <p>一端为40针FCN连接器，另一端为HE10连接器的预制电缆<br /> 有两种带40针连接器 1 的预制电缆用于连接I/O模块，实现快速布线及连接<br /> Advantys Telefast ABE 7 2 接线基座。<br /> 这些预制电缆由下列部件组成：<br /> 一端为40针连接器 3，有两种形式：<br /> 单电缆束 4，20芯 (BMX FCC**1);<br /> 双电缆束 5，每束20芯(BMX FCC **3);<br /> 另一端为一个或者两个HE 10连接器 6。</p> <p>连接到Tego Dial和TeSys Quickfit系统上<br /> BMX DDI 3202K/6402K输入模块和BMX DDO 3202K/6402K输出模块1可以连接到Tego Dial及TeSys Quickfit安装帮助系统 。<br /> 用连接电缆可以很方便地连接模块。<br /> <img height="259" alt="" width="303" src="/UserFiles/Image/Schneider+Modicon M340离散量输入模块(直流)+使用说明7.jpg" /><br /> 连接到Tego Dial安装帮助系统的示例</p> <p><br /> 功能<br /> 热更换<br /> 基于I/O模块（包括专用模块）的特殊设计，无需关闭机架电源即可以进行模块的拆卸或安装。<br /> 注：当PLC上电运行时，如果要拆卸I/O模块，请首先执行下列操作，就可以避免任何设备风险：<br /> 断开模块输出回路的电源；<br /> 断开传感器和预执行器的电源；<br /> 拆卸端子块或连接器。</p> <p>I/O模块的参数设定<br /> 离散量I/O模块的每个通道都有不同的参数。不同的模块，其通道可以分为4, 8或16点/组。每一组都可以分配给某个特定的应用任务（主任务或快速任务）。</p> <p>直流输入的保护<br /> 24 和48 V 直流输入为恒定电流型输入。这种特性使它：<br /> 确保工作状态的最小电流，符合IEC标准；<br /> 当输入电压增加时，限制电流的消耗，避免模块发生非正常温升；<br /> 减少PLC电源或过程电源提供给传感器的电流消耗。</p> <p>直流输出的保护<br /> 所有具有保护功能的固态输出都有相应的保护装置，当有输出时，可以检测以下<br /> 情况的发生：<br /> 过载或短路：当这种故障发生时，模块输出点关断，并在在前面板上显示出故障信息（故障通道的LED闪烁，I/O模块的故障LED常亮）；<br /> 反极性：这类故障会导致电源短路，但不会损坏模块。为了保护电源，需要在预执行器的前面设置一个快速熔断器；<br /> 感应过电压：每个输出点都有抗感应过电压的装置及用于电磁保护的快速齐纳二极管消磁电路，可以降低某些快速设备的输出响应。</p> <p>直流输出的重新激活<br /> 当某个故障导致输出关断以后，可以用重新激活的功能让输出点在故障消失以后再次输出。<br /> 重新激活是按每8个通道为一组定义的。它不会影响到没有输出的通道或其它没有发生故障的通道。<br /> 重新激活可以通过以下两种方式实现：<br /> 编程：通过PLC应用程序或模块调试窗口发出重新激活指令。为了避免过于频繁地重复进行重新激活，其间隔时间不得小于10秒；<br /> 自动：每10秒自动地进行重新激活，直到故障消失。</p> <p>RUN/STOP(运行／停止)命令<br /> 可以设置某个输入点来控制PLC的RUN/STOP(运行／停止)。<br /> 该输入信号的上升沿有效，其优先级高于来自编程终端或网络上的RUN(运行)命令。</p>

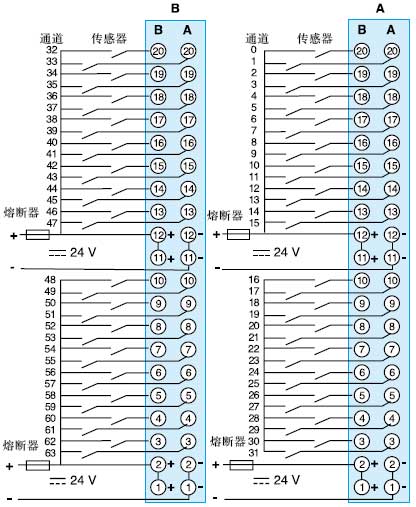

<p>BMXDAI1602<br /> <img height="269" alt="" width="165" src="/UserFiles/Image/Schneider+Modicon M340离散量输入模块(直流)+接线方式1.jpg" /><br /> P-N 电压:<br /> 24 V交流: BMXDAI1602<br /> 熔断器:0.5A快速熔断器</p> <p>BMXDAI1602, 当输入为24V直流时，为负逻辑<br /> <img height="293" alt="" width="175" src="/UserFiles/Image/Schneider+Modicon M340离散量输入模块(直流)+接线方式2.jpg" /></p> <p>BMXDDI1602<br /> <img height="274" alt="" width="160" src="/UserFiles/Image/Schneider+Modicon M340离散量输入模块(直流)+接线方式3.jpg" /></p> <p>BMXDDI1603<br /> <img height="268" alt="" width="160" src="/UserFiles/Image/Schneider+Modicon M340离散量输入模块(直流)+接线方式4.jpg" /></p> <p>BMXDDI3202K/6402K<br /> <img height="507" alt="" width="416" src="/UserFiles/Image/Schneider+Modicon M340离散量输入模块(直流)+接线方式5.jpg" /><br /> BMX DDI 3202K: 连接器A (输入I0...I32)<br /> BMX DDI 6402K: 连接器A (输入I0...I32) 和连接器B (输入I33...I63)<br /> 注：为了对应FCN 40针连接器针脚，BMX FCW *01/*03预制电缆的颜色编码应符合DIN 47100的要求。</p>
